Zusammenbau / ZSB





Im Bereich ZSB verschweißen wir Normteile, Unterschweißgruppen bis hin zu Baugruppen. Ob wir ein Einzelstück oder eine Kleinserie bearbeiten, wir stellen hier höchste Anforderungen an die Qualität.
Die Mitarbeiter sind geschult im Umgang mit den 25 verschiedenen Schweißzangen, den MIG / MAG und WIG Schweißgeräten oder der Buckelschweißmaschine und damit Garant für hohe Qualität.
Zum Vernieten oder Verpressen von Bauteilen steht dem ZSB eine modifizierte Werkstattpresse oder eine Nietzange zu Verfügung. Die Schweißzangen hängen an Kränen oder einem KBK 2 Schienensystem.

UNSERE TECHNIK

pic-17

pic-18

pic-19

ZSB MASCHINENPARK

Düring Schweißzangen mit Mittelfrequenz Steuerschränken von Harms & Wende

558A0958

558A0963

558A0968

558A0975

558A0980

558A0988

558A0995

558A0997



Hier eine Auswahl der verschiedenen Geometrien aus dem Pool von 25 eingesetzten Zangen

Schweißplatz mit Absaugung

558A1026





Schweißgeräte MIG/MAG (Rehm Synergic Pro2)
WIG/TIG (Technolit PowerTIG 400 AC/DC wassergekühlt)

Schweißproben Aluminium Kehlnaht

558A0883

558A0891

Bolzenschweißgerät mit Hubzündung Soyer BMK-16i

558A0894

558A0902



Mit Pistole PK0K M3-M8; Pistole PH-3N M3-M12
Mit automatischer Überprüfung der Schweißparameter zur Qualitätssicherung

Avdel Nietzange 50 kN

558A0915



Verbindungen mit Stanznieten 3,3 und 5,3 mm

558A0875

558A0876



Schliffbild Niet Teil
Alu / Alu Verbindung mit Stanzniete 5,3 x 6,5 mm

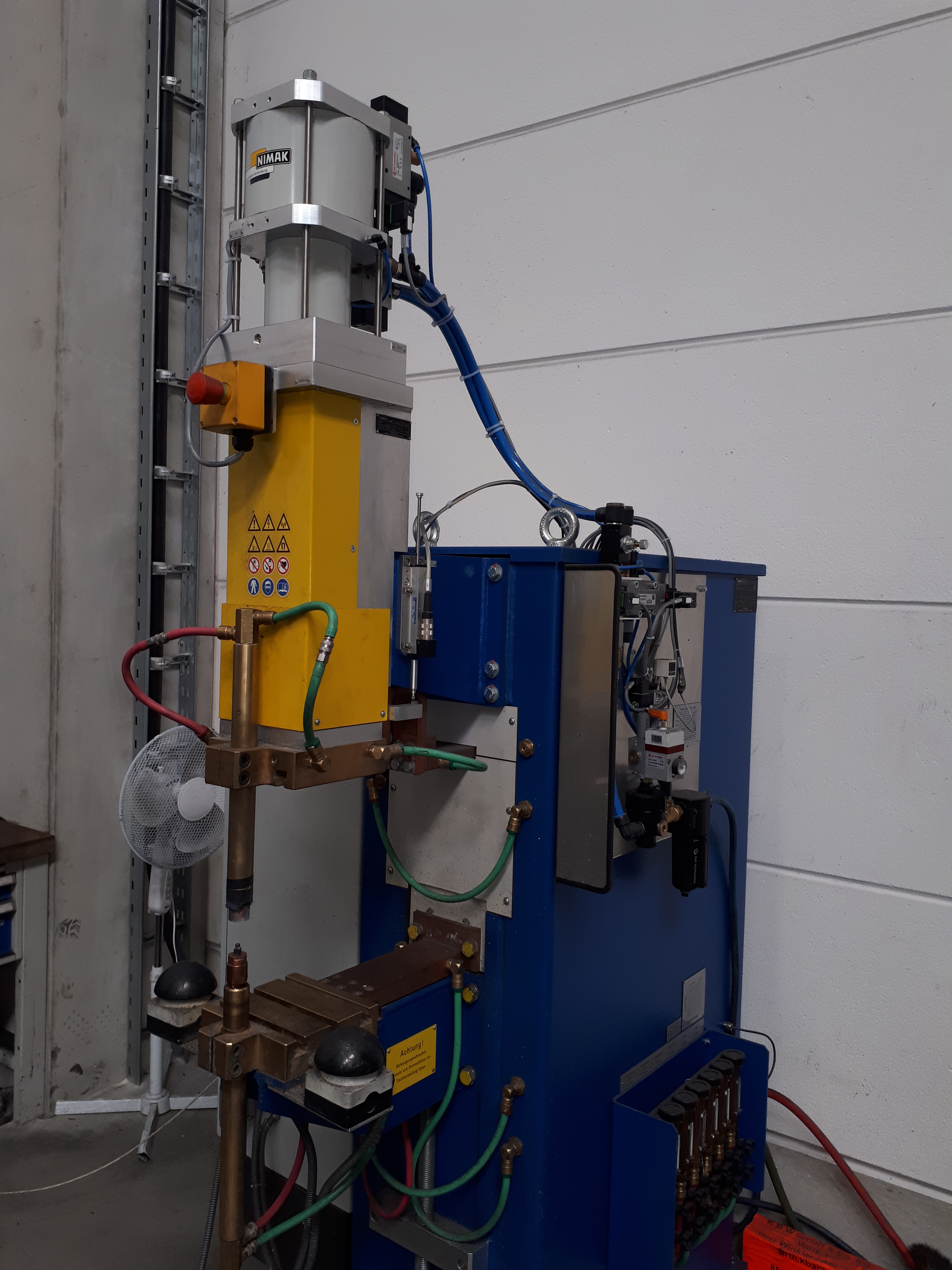

Nimak Mittelfrequenz Buckelmaschine mit neuester Programmieroberfläche von Harms & Wende

558A0930

558A0935



Detailaufnahmen Buckelmaschine

Werkstattpresse Sicmi 150t

558A0816



Die modifizierte und auf unsere Bedürfnisse abgestimmte Werkstattpresse in Aktion
Tischgröße ca. 2000x450 mm
Notwendige Sonderwerkzeuge werden in unserem Werkzeugbau gefertigt.

Ultraschallgerät GE USLT USB

558A1041

558A1050



Wir nutzen 6 unterschiedlich große Prüfköpfe

pic-22

558A0861



Überprüfung von Schweißpunkten

Schliffbild Punktschweißverbindung als Abgleich mit Ultraschallprüfung
